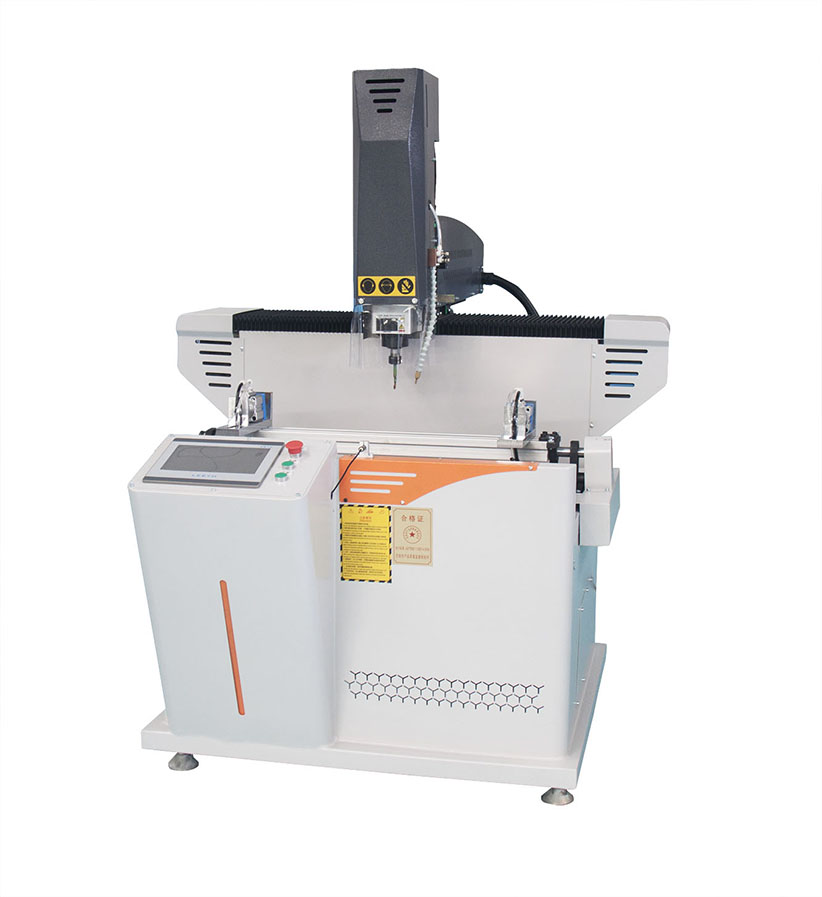

800数控钻铣床

一、主要性能特点：

*适用于铝合金型材的钻孔、铣槽、圆孔、异型孔、平面雕刻等加工

*系统采用伊斯凯特数控系统，铸造一体机头，运行平稳不变形

*采用3.5千瓦大功率电主轴，精度高、安全性好、可靠性高

*X轴采用高精度斜齿轮、斜齿条，Y轴、Z轴采用高精度滚珠丝杠传动，传动平稳，精度高

*通过编程软件自动转换加工代码，操作简单、效率高、劳动强度低

*工作台翻转180°。(-90～0°～+90°)，型材一次装夹可以实现三面加工，加工深通孔（异型孔）时，通过工作台翻转实现深孔加工，效率高、精度高

二、主要技术参数：

*电源：380V/50Hz

*主轴功率：3.5Kw

*主轴转速：18000rpm

*工作压力：0.5-0.6MPa

*X轴行程: 800MM

*Y轴行程：350mm

*Z轴行程：350mm

*加工范围：800*140mm

*刀柄类型：ER20

外形尺寸：1350*1500*1700【长宽高】

1.左侧托料架加长行程，机床更稳定。

2.Ⅹ轴选用丝杠在滑板中心传动，传动滑块受力均匀。

3.机床电器采用正泰，电线国标。

4.翻转横梁夹紧气缸调节方便精度高。

5.机床表面处理采用喷塑。

三、产品配置
