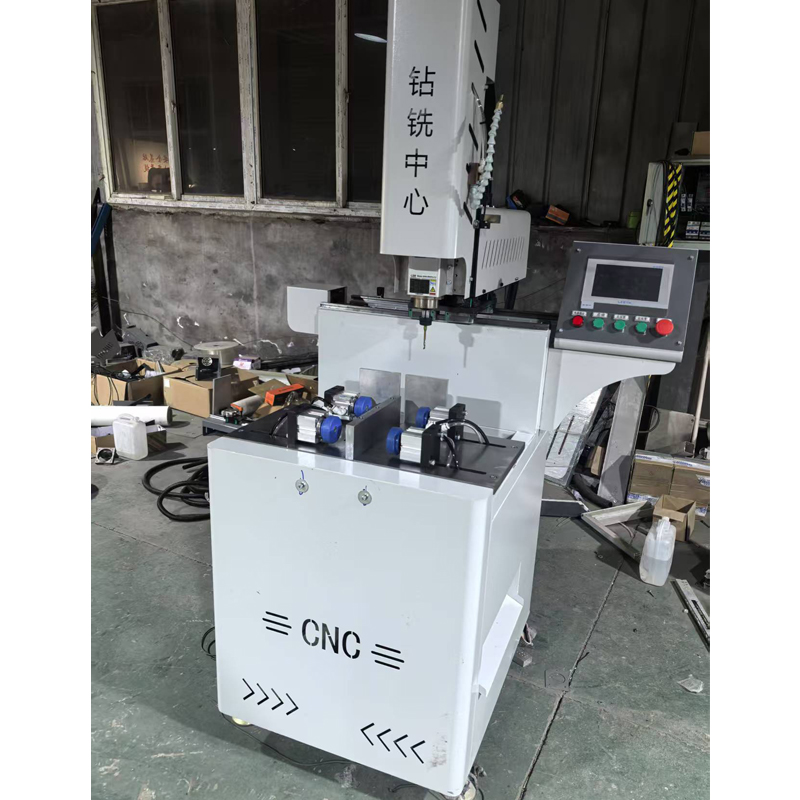

工艺孔打孔机

一、主要性能特点：

*适用于铝合金型材的销钉孔、注胶孔、钻孔、圆孔、平面雕刻等加工

*采用伺服电机控制定位，伊斯凯特数控系统编程

*采用3.5千瓦大功率电主轴，精度高、安全性好、可靠性高

*X轴、Y轴、Z轴采用高精度滚珠丝杠传动，传动平稳，精度高

*通过触摸屏编程自动转换加工，操作简单、效率高、劳动强度低

*左右双工位，两支型材可手动循环换料，效率高、精度高

二、主要技术参数：

*电源：380V/50Hz

*主轴功率：3.5Kw

*主轴转速：18000rpm

*工作压力：0.5-0.6MPa

*X轴行程:  300MM

*Y轴行程：300mm

*Z轴行程：300mm

*加工范围：300*300mm

*刀柄类型：ER20

外形尺寸：1000*1100*1700

1.前置托料架1米加长行程，放料方便快捷。

2.Ⅹ轴选用丝杠在滑板中心传动，传动滑块受力均匀。

3.机床电器采用正泰，电线国标。

4.左右两个工位，可同时放两支铝型材进行往返式加工。

5.机床表面处理采用喷塑。

三、产品配置

名称	品牌	产地
数控系统	伊斯凯特	中国
驱动电机	系统配套	中国
驱动器	系统配套	中国
开关电源	铭纬	中国
接近开关	沪工	中国
电源	正泰	中国
主轴电机	倍速	中国
变频器	系统配套	中国
气缸	百帝恒通	中国
电磁阀	斯泰瑞	中国
电器件	正泰	中国
触摸屏	乐易	中国
